產品介紹
自動化 3D 掃描解決方案
實現自動化品質控制

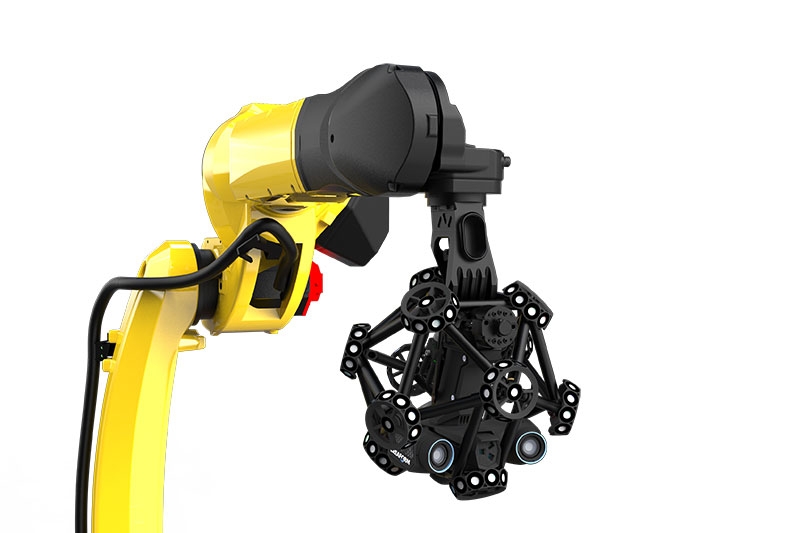

MetraSCAN 3D-R™
MetraSCAN 3D-R™ 是一款功能強大、創新的機器人安裝式光學 CMM 掃描儀，可無縫整合到自動化品質控制流程中，用於大規模生產中的線上檢測。尖端技術促使製造公司更快地發現品質問題。
R-Series™ 3D
R-Series™ 3D 掃描解決方案專為自動化品質控制應用而設計，適合希望透過測量更多零 件的更多尺寸，不影響準確性以提高生產率的製造。
CUBE-R™

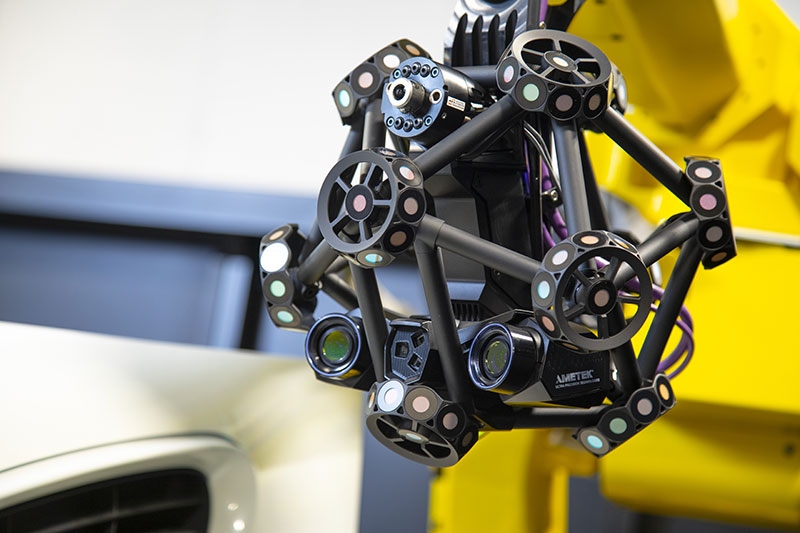

CUBE-R™ 利用 MetraSCAN 3D-R 的強大功能，打造出一款高效能工業測量單元，整合 工廠中進行線上檢測。與傳統 CMM 相比，CUBE-R 速度更快，提高生產力和效率。
MetraSCAN 3D-R
速度
MetraSCAN 3D-R 每天可以測量數百個零件。適合大規模生產中的線上檢測，使 品質控制盡可能接近零件。從輕鬆整合到快速簡便的安裝，MetraSCAN 3D-R 協 助加快自動化品質控制流程，並縮短產品上市時間。
高測量率
在短週期時間內最高可達 3,000,000 次測量/秒
測量速度快
不論表面、裝飾和幾何特徵

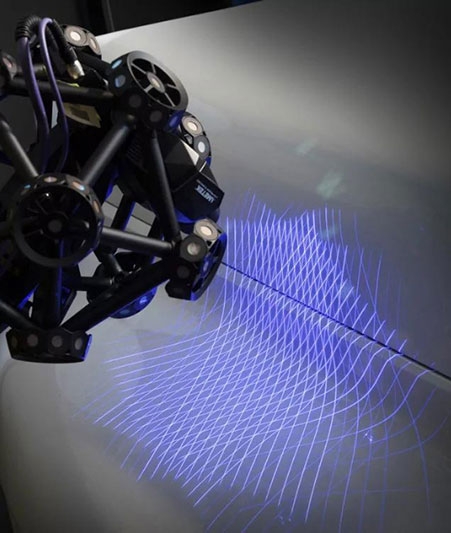

高密度掃描區域
69 條雷射線

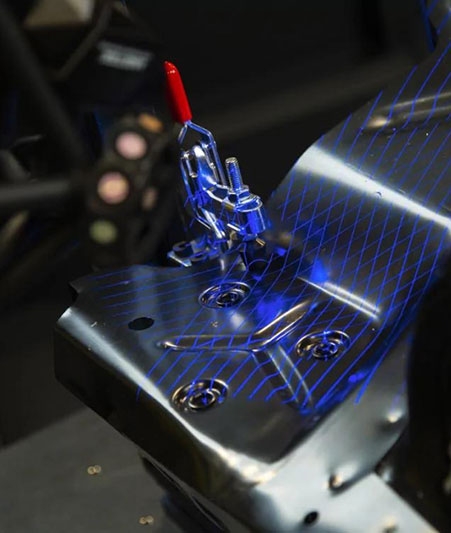

準確度和分辨率

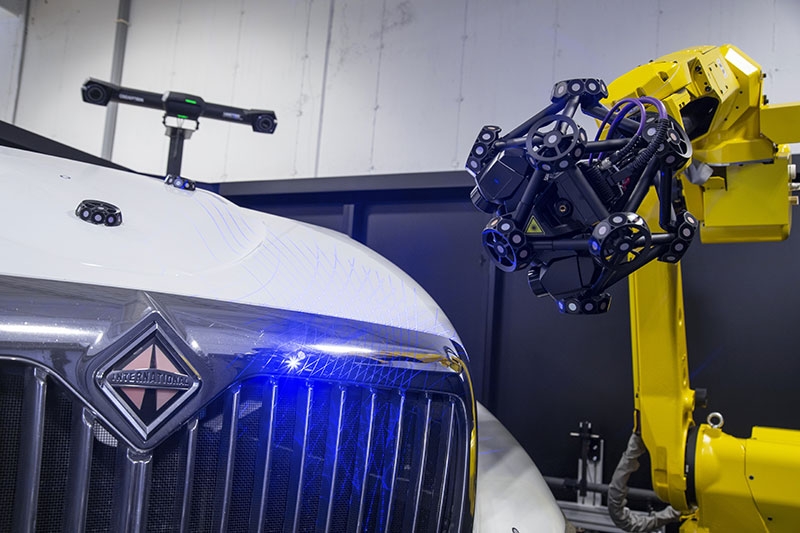

由於其計量級的精度、重複性和分辨率，MetraSCAN 3D-R 無論是在表面、裝飾 或幾何特徵上都能提供高品質的結果。無需嚴格的測量設置，是一款專為車間 條件下的工業自動化而設計的 3D 掃描儀。由於能夠進行動態參考的 C-Track 光學追蹤器，3D 掃描器和零件都可以在檢查過程中移動，從而保持零件對齊 以及測量準確性和可靠性。
車間條件下的動態參考精度為
0.025 毫米（0.0009 英吋），不受不穩定、振動和熱變化的影響
可靠的驗收測試
是基於 VDI/VDE 2634 第 3 部分標準
基於 ISO 10360 標準
ISO/IEC 17025:2017 認可實驗室
體積精度
0.078 毫米（0.0031 吋）
高解析度
0.015 公釐（0.0006 吋）
多功能性
MetraSCAN 3D-R 結合了光學和藍色雷射技術，能夠在光滑表面或反射率有變化 的物體上產生高效的 3D 掃描，以及測量各種零件尺寸和不同的表面幾何形 狀。 MetraSCAN 3D-R 可作為工業機器人的客製化解決方案，或作為 Creaform 的 CUBE-R 的完整交鑰匙測量解決方案。

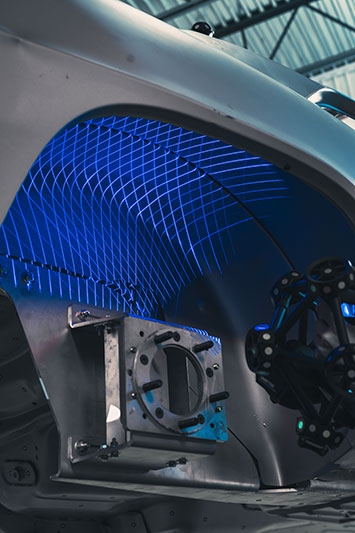

藍色雷射技術
非常適合閃亮和反光的表面
可配置和可自訂的產品組合
16 種配置
零件尺寸範圍大
適合各種零件尺寸和幾何形狀
可以進行客製化集成
操作簡單
由於操作簡單、與計量軟體相容以及離線編程，無論用戶的專業水平或經驗如 何，都可易於學習 MetraSCAN 3D-R。使用者介面讓非機器人或計量專家的操作 員可以輕鬆測量零件，無論其尺寸、形狀或複雜程度如何。測量完成後，品質 控制工程師可專注於分析和審查結果，達成高附加價值的任務。
車間操作員可訪問性
無需機器人或計量方面的專業知識
支援的機器人
相容於工業和協作機器人
軟體獨立性
與計量軟體相容
數位孿生環境
VXscan-R 掃描智慧與機器人路徑編程
規格
MetraSCAN-R BLACK | Elite
適合掃描具有大量表面的零件的 3D 掃描儀 MetraSCAN-R BLACK™|Elite 將 3D 掃描提升到新的水平。它在大視野範圍內 整合了 45 條雷射線，可快速擷取資料。 MetraSCAN-R BLACK|Elite 非常適合 具有多種幾何形狀、不同類型材料和表面處理的組件，包括大型鑄件、大型汽 車和重工業零件或任何其他複雜組件或組件。
光源
45 條雷射線
測量率
1,800,000 次測量/秒
掃描區域
310 x 350 毫米（12.2 x 13.8 吋）

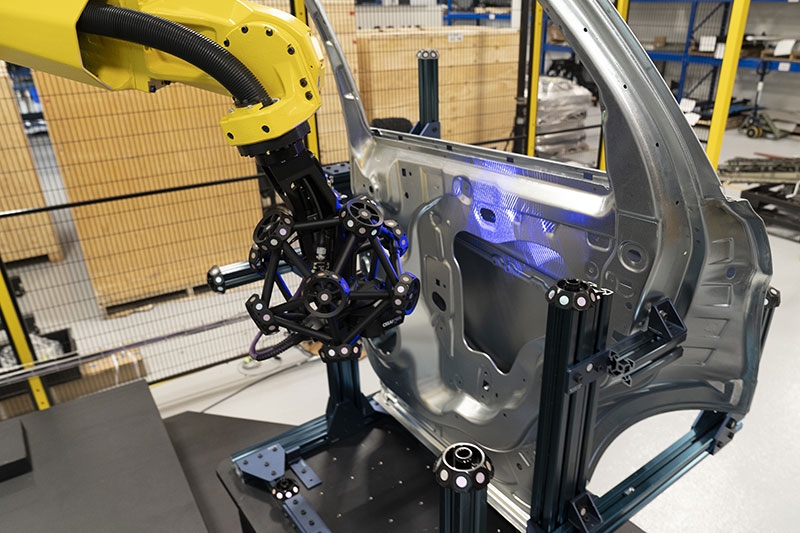

MetraSCAN-R BLACK | Elite HD
適合掃描具有許多邊緣、裝飾和邊界的部件的 3D 掃描儀 MetraSCAN-R BLACK™|Elite HD 基於與 MetraSCAN-R BLACK|Elite 相同的高性 能技術，具有更高的分辨率，滿足汽車市場的需求。 MetraSCAN-R BLACK|Elite HD 採用優化的視野設計，在速度和重複性提供更高的性能水平，適用於金屬 板零件的 3D 測量。
光源
69 條雷射線
測量率
3,000,000 次測量/秒
掃描區域
190 x 170 公釐（7.5 x 6.7 吋）
MetraSCAN-R BLACK|Elite
準確性
0.025 毫米 （0.0009 吋）
體積精度
0.064 毫米 （0.0025 吋）
測量分辨率
0.025 毫米 （0.0009 吋）
測量率
每秒 1,800,000 次測量
HandyPROBE Next™ Elite
準確性
0.025 毫米 （0.0009 吋）
體積精度
0.064 毫米 （0.0025 吋）
測量分辨率
0.015 毫米 （0.0006 吋）
測量率
每秒 3,000,000 次測量

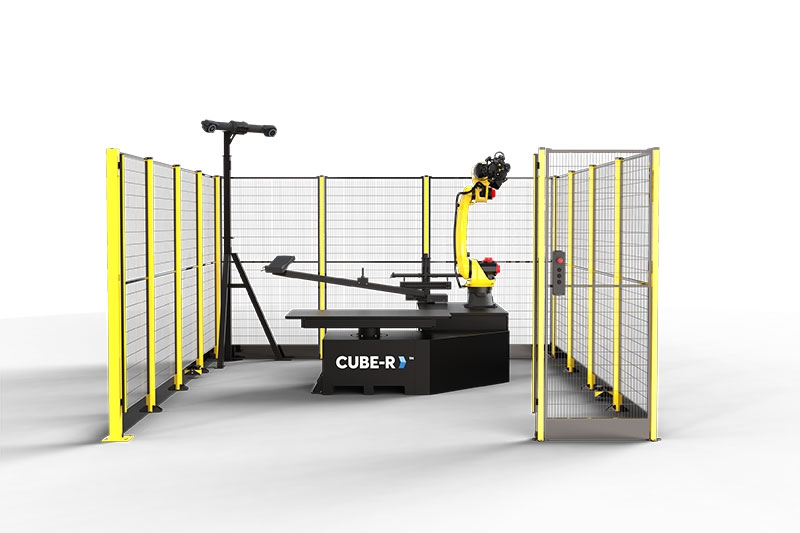

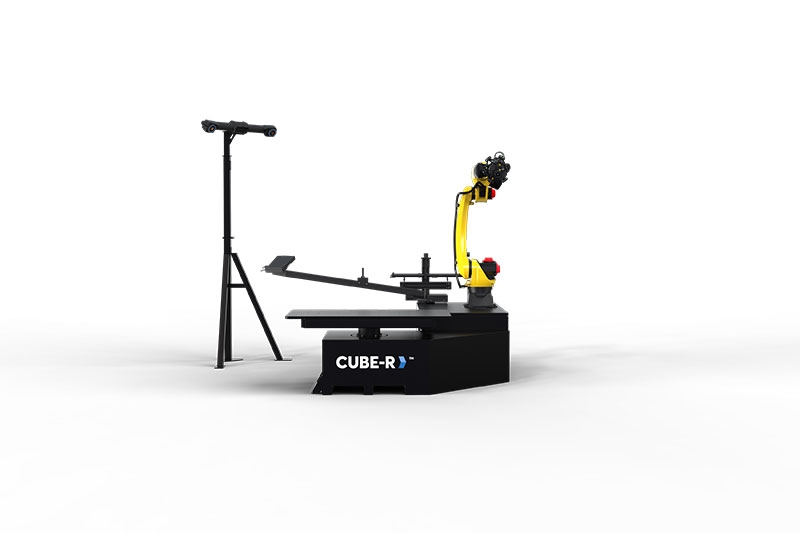

CUBE-R™
CUBE-R 利用 MetraSCAN 3D-R 的強大功能，可立即安裝到製造流程中的高生 產率測量單元。其堅固的設計適合工業環境並針對車間檢查進行了最佳化。 VXscan-R 的易於使用的介面可最大限度地提高自動檢查能力並最大限度地減少 與操作員的互動。
方便使用
堅固的設計
可選資產保護

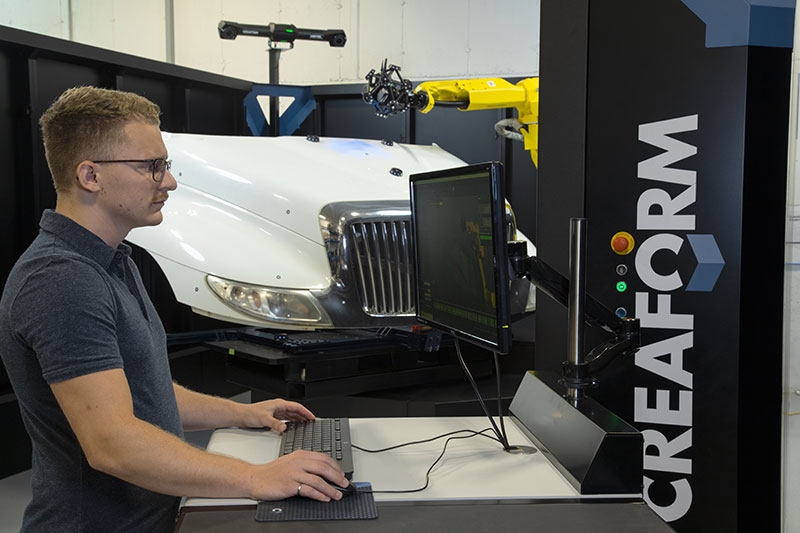

使用 VXscan-R 進行操作
CUBE-R 解決方案，不同的配置 滿足您的需求
CUBE-R 提供不同的配置，取決於測量單元所需的整合度。 CUBE-R 元件的客 製化佈局也可用於滿足您在尺寸和安全性方面的特定需求。無論是圍繞工業機 器人還是協作機器人進行設計，所有自訂佈局都與 VXscan-R 相容。
VXinspect™：尺寸檢測軟體模組
VXinspect 是一款尺寸偵測軟 體，可協助品質控制和品質保證 專業人員根據細緻的工程要求執 行偵測並產生報告。
VXmodel™：掃描到 CAD 軟體模組
VVXmodel 是一個後處理軟體模 組，優化網格為 3D 列印準備 3D 掃描。 VXmodel 還使設計 師和工程師能夠完成 3D 掃描 資料並將其用於逆向工程和產品 開發工作流程中。
